| 고순도의 원재료를 엄선하여 분위기 제어를 통해 불순물을 제거함으로써 높은 전기전도도와 우수한 기계적, 물리적 성질을
가지고 있습니다. 특히 당사에서는 라운드 엣지 프로세스(Round Edging Process)를 추가해 변압기용 동(銅)
코일의 주요 불량 원인인 Burr를 완전제거하여 변압기용 원자재의 특성을 최적화함으로써 고객으로부터 많은 호응을 받고
있습니다.

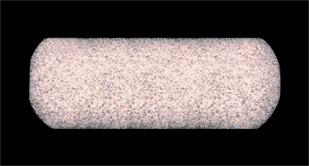

변압기용 코일 엣지(Edge)단면 확대 Figure
순동(銅) 99.90%이상의 고순도 타프피치동으로서 전기전도도가 우수함
- 절연파괴와 라운드엣지(Round Edge)
변압기의 불량 원인중 롤(Roll)의 경우에 국한한다면 절연 파괴입니다. 절연파괴는 권선 작업중 절연지와 롤의
엣지 부분의 버(Burr)에 의하여 손상된 절연지나 권선후 작업 또는 사용중 첨극효과로 인한 절연 부위의 절연성
저하로 절연 파괴가 진행되며, 이는 최종 제품의 내구성과 직결됩니다. 국내에서 생산되는 변압기용 롤(Roll)에는
최근까지 라운드 엣지(Round Edge)를 적용치 않았으나 수요가의 품질 요구 수준이 높아짐에 따라 당사에서는
엣지의 버(Burr) 제거장치(Edging Machine)와 미세칩 제거장치 (Chip Removal Machine)를
설치 운영 중입니다.
- 라운드 엣지(Round Edge)의 효과
1. 절연파괴로 인한 불량발생방지.
2. 미세칩 제거로 1, 2차 코일의 전류 특성 개선.
3. 불량률 감소로 작업성 향상.
4. 엣지 부분의 버(Burr)로 인한 첨극효과 방지.
5. 엣지 부분의 버(Burr)에 의한 안전사고 방지
6. 완성된 변압기의 내구성 향상 |
